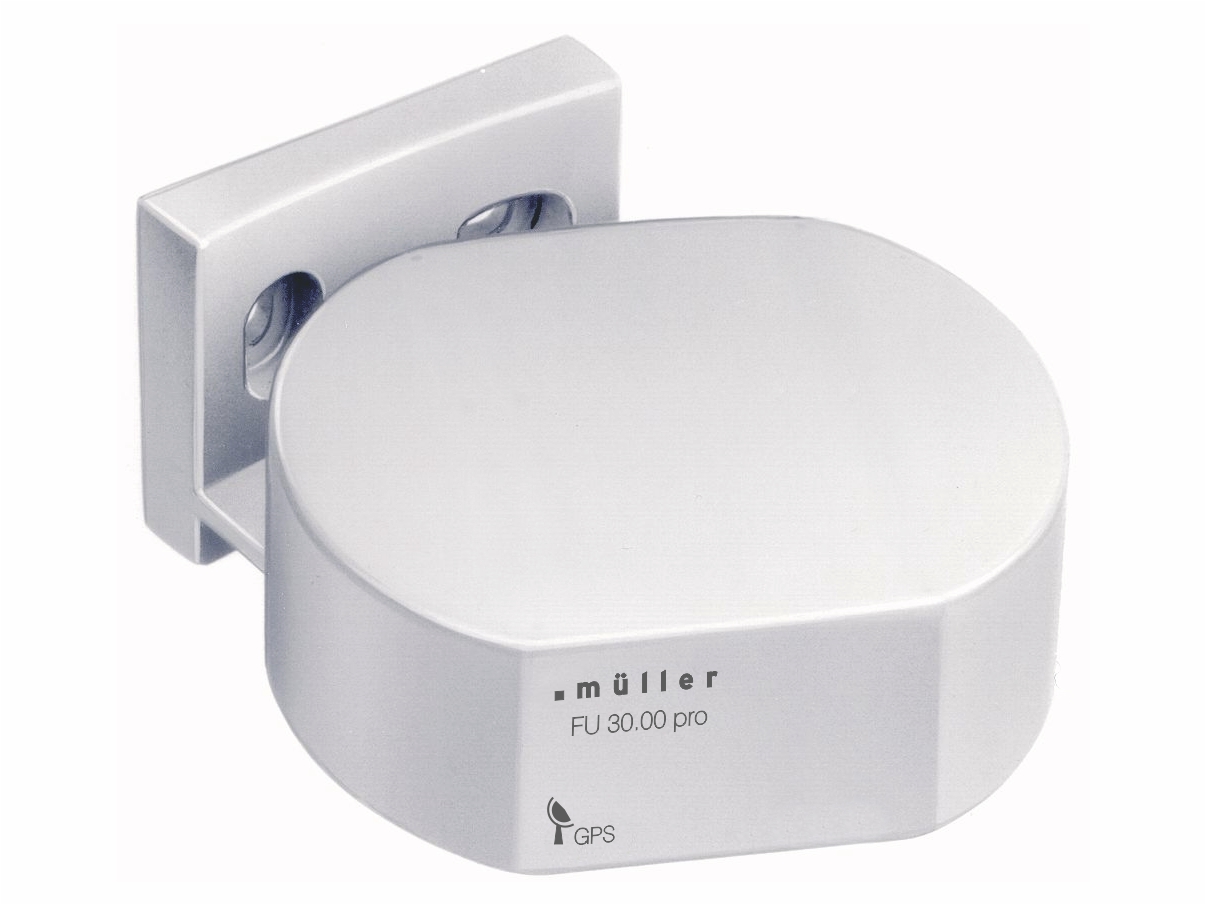

FU 30.00 pro

Aperçu

Spécifications du fil raccordement : 3 brins, sans protection, section des fils variable
Accessoire pour les interrupteurs horaires et les horloges maîtres
Indiqué aussi pour des applications alternatives
Montage mural
Peut être utilisé dans le monde entier
Réception et traitement du signal temporel GPS (UTC)
Output signal is a DCF-time-telegram
Un récepteur FU 30.00 pro peut être connecté avec
jusque 10 interrupteurs horaires
L´horaire et le date sont transmises automatiquement
à l´interrupteur horaire
Voyant de contrôle LED
Boîtier compact
Montage facile, boîtier rotatif
Longueur maximale du fil entre FU et interrupteur horaire 200 m
Tension de raccordement 12–30 V DC
Power supply 12–30 V DC
External power supply required
Alimentation d´une source externe nécessaire

Power Supply	12–30 V DC external power supply
Power consumption	30 mA at 12 V / 15 mA at 30 V
Output signal	DCF time telegram (no weather data) Polarity output signal LOW active via Open Collector: Umax 50 V DC Imax 80 mA Max. output power 200 mW Output voltage LOW 2.5 V DC
Operation indicator	flashing LED on receiving
Consequence of an interference with reception	time switches use their quartz as time base
Antenna	GPS receiver
Permitted ambient temperature	–30°…+55°C
Housing	self-extinguishing thermoplastic
Mounting	Wall
Type of protection	IP 54 (DIN EN 60529)
Recommended cable	3-wire recommendation: Shielded / Section 0.33 up to 2.5 mm²

Weekly time switches SC 88.x0 pro, SC 88.x0 pro4, SC 83.x0 pro
Yearly time switches SC 28.19 pro, SC 98.x0 pro, SC 98.x0 pro4,
SC 93.x0 pro
Masterclocks SC 58.07 pro, SC 58.08 pro, SC 58.17 pro,
SC 98.47 pro, SC 53.17 pro, SC 93.47 pro
KNX Yearly time switch SC 98.40 knx
